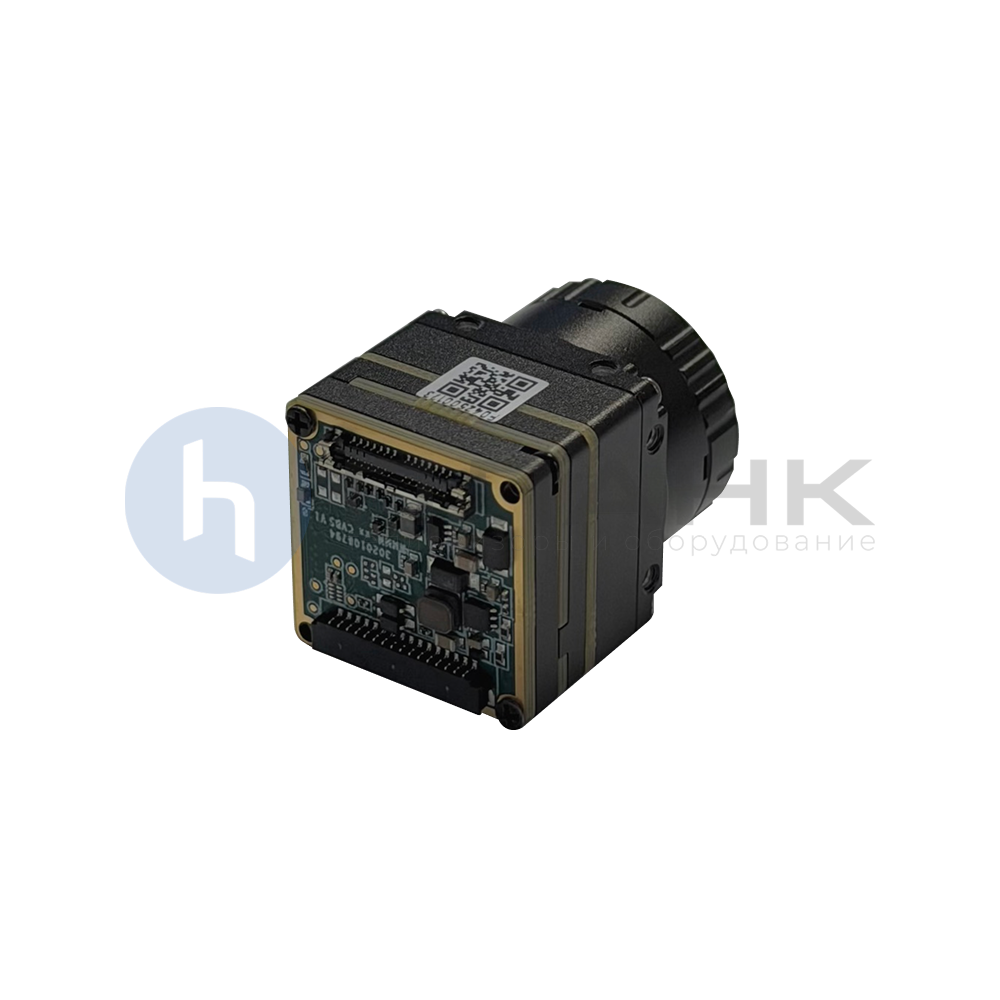

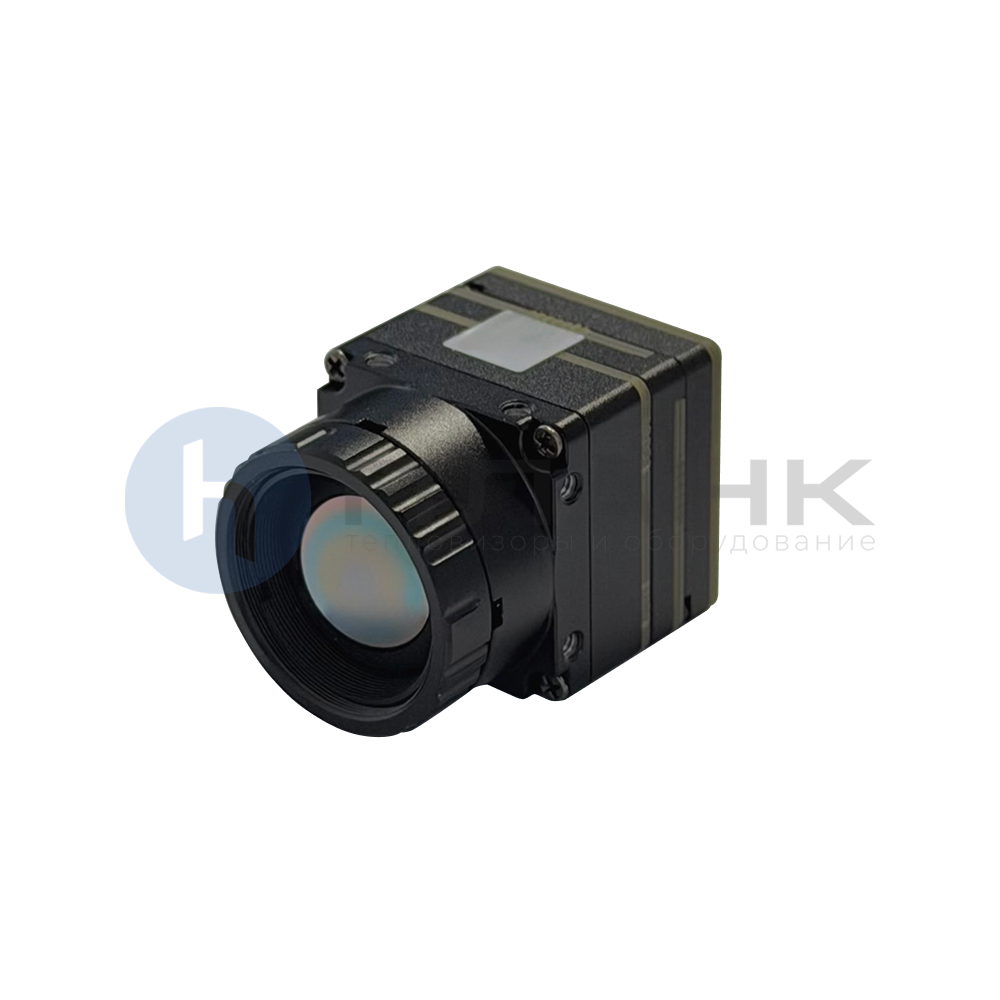

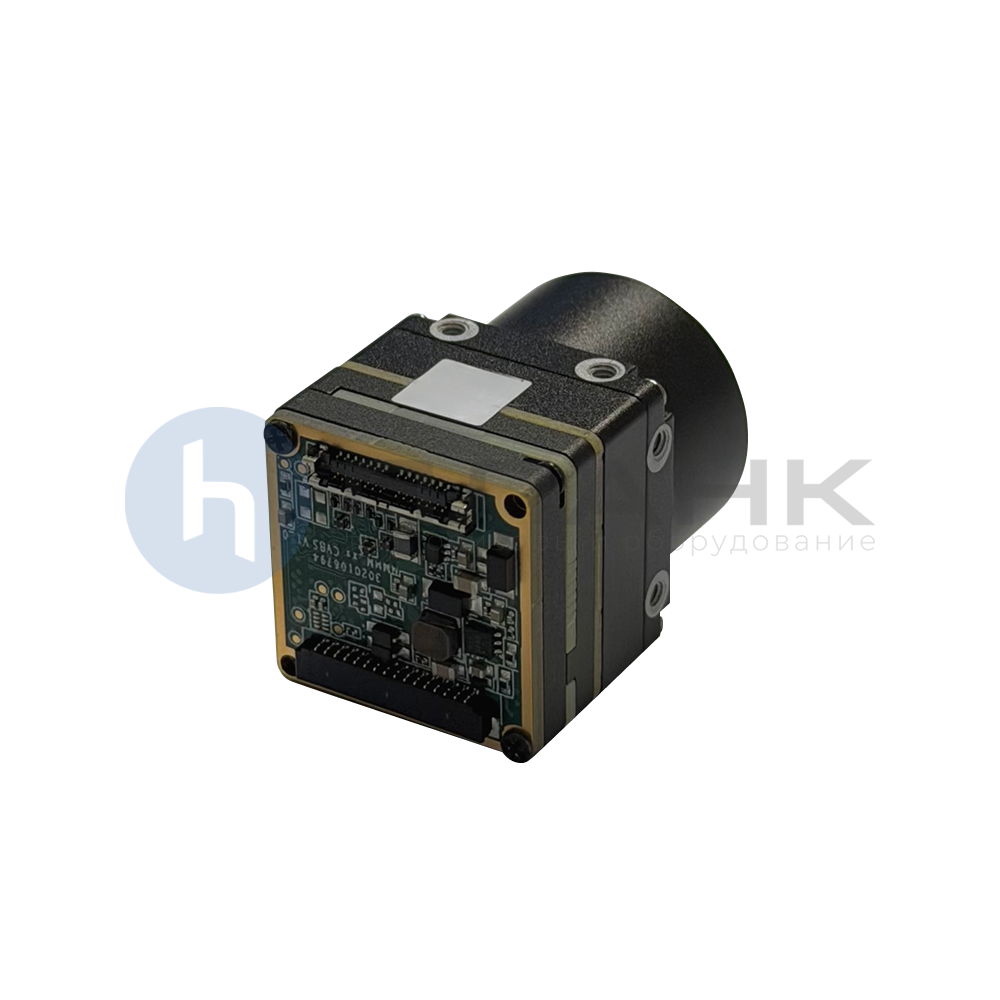

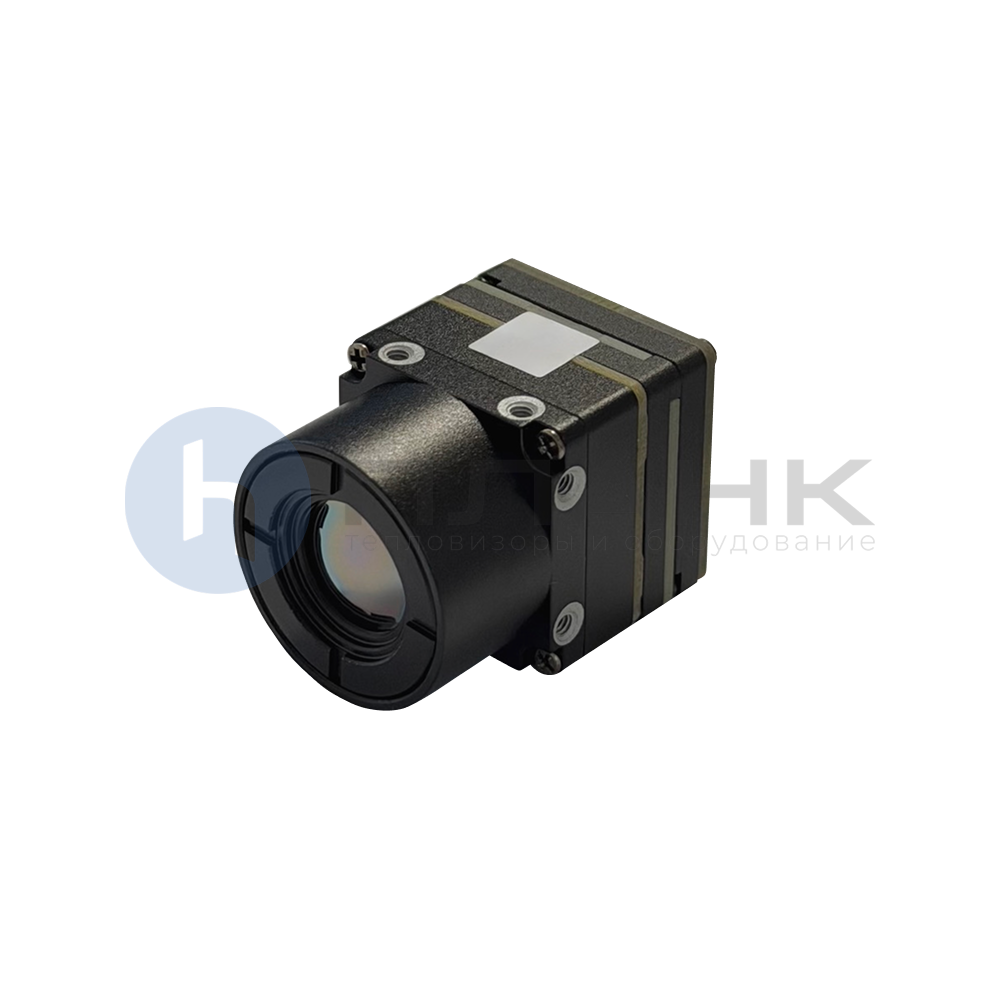

Тепловизионный модуль Planck серии WN2

Технические характеристики

WN2 256

WN2 384

WN2 640

Основные параметры

Тип детектора

Неохлаждаемый инфракрасный микроболометрический детектор на основе оксида ванадия (VOx)

Разрешение

256×192

384×288

640×512

Частота кадров детектора

25/50 Гц

30/60 Гц

30/60 Гц

Размер пикселя

12 мкм

Спектральный диапазон

8~14 мкм

Тепловая чувствительность NETD

≤ 40 мК при 25 °C, F/1,0, 25 Гц

Настройка изображения

Коррекция неоднородности

Шторочная коррекция / коррекция с использованием бесшторочного алгоритма

Регулировка яркости и контрастности

0–100, опционально

Полярность / палитра

Горячее белым / Горячее черным / поддержка различных цветовых палитр

Цифровое увеличение

Плавное увеличение от 1,0× до 8,0× с шагом 0,1×

Отражение изображения

По вертикали / по горизонтали / по диагонали

Электрические параметры

Аналоговый видеовыход

PAL/NTSC

Цифровой видеоинтерфейс

DVP/BT656 / USB2.0/MIPI

Интерфейсы связи

UART/I2C/USB2.0

Входное напряжение питания

5 В

Типичная потребляемая мощность при передаче данных через USB и температуре 25 °C

<0.35 Вт

<0.42 Вт

<0.7 Вт

Физические характеристики

Вес (без объектива)

<9 г

Габаритные размеры (без объектива)

21×21×10.3 мм

Устойчивость к воздействию внешних факторов

Рабочая температура

-40°C–+80°C

Температура хранения

-50°C–+85°C

Относительная влажность

5%–95%, без конденсата

Вибрационная нагрузка

6,06 g, случайная вибрация по всем осям

Ударная нагрузка

80 g, 4 мс, пилообразный импульс с пиковым значением в конце, по трём осям в шести направлениях
